Especificaciones Tecnicas
Fabricante:
TUF
Modelo:

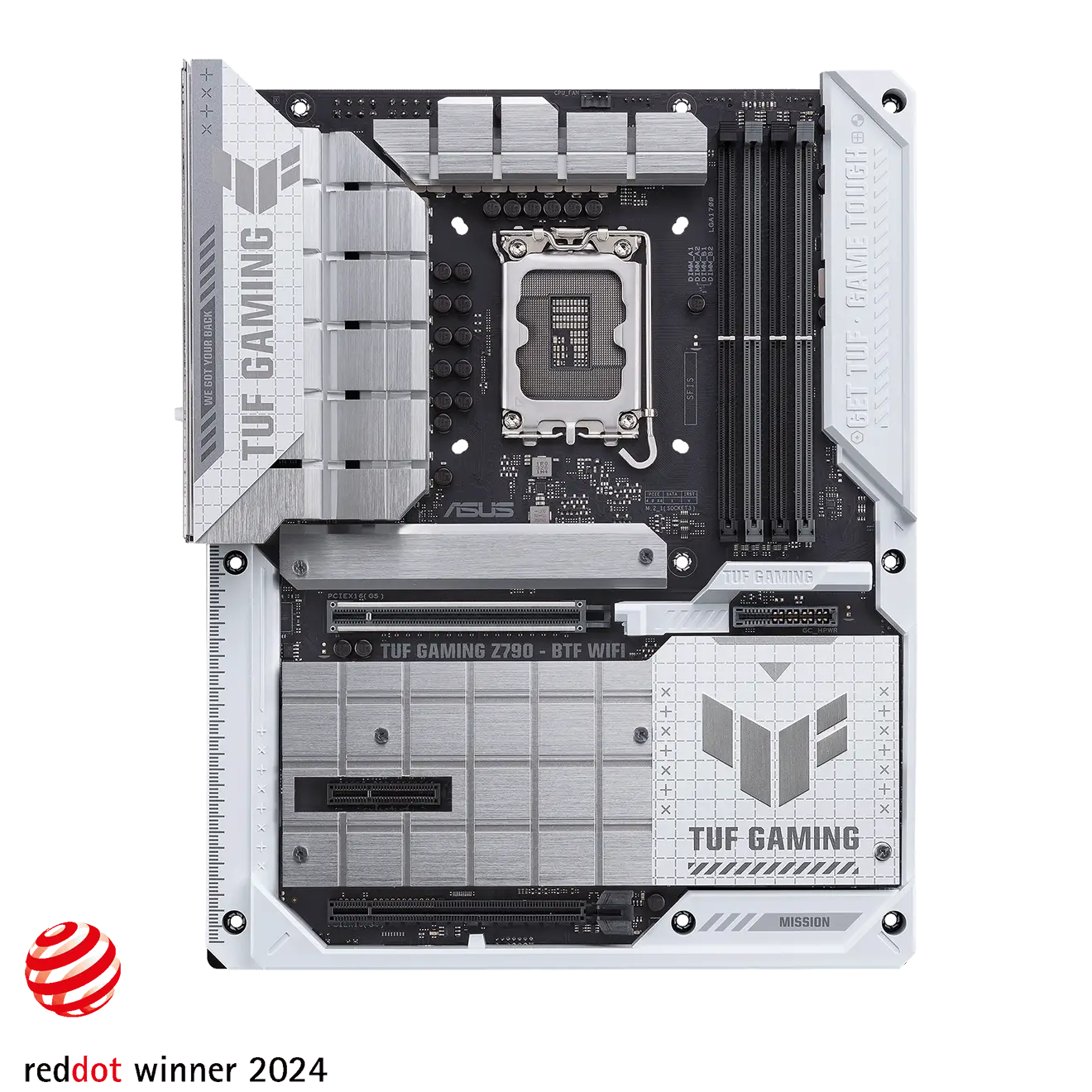

Z790-BTF WIFI
CPU
Zócalo Intel® LGA1700 para procesadores Intel® Core™ de 14va y 13va generación, Intel® Core™ de 12va generación, Pentium® Gold y Celeron®
Compatible con Intel® Turbo Boost Technology 2.0 e Intel® Turbo Boost Max Technology 3.0**
* Consulte la lista de CPU compatibles
** La compatibilidad con Intel® Turbo Boost Max Technology 3.0 depende de los tipos de CPU.
Chipset
Intel® Z790 Chipset
Memoria
4 x DIMM slots, Max. 192GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Non-ECC, Un-buffered Memory*
Arquitectura de memoria de doble canal
Admite el módulo de memoria Intel® Extreme Memory Profile (XMP)
ASUS Enhanced Memory Profile II (AEMP II)
* Los tipos de memoria, la velocidad de datos y el número de módulos DRAM admitidos varían en función de la configuración de la CPU y la memoria. Para obtener más información, consulte la lista de compatibilidad de CPU/memoria en la pestaña de compatibilidad del sitio de información del producto.
Gráficos
1 x DisplayPort**
1 x HDMI™ port***
* Las especificaciones gráficas pueden variar según el tipo de CPU. Consulta las actualizaciones en la pagina web del fabricante
** Admite máx. 4K@60Hz como se especifica en DisplayPort 1.4.
*** Admite 4K@60Hz como se especifica en HDMI 2.1. **** La resolución VGA depende de la resolución del procesador o de la tarjeta gráfica.
Ranuras de expansión
Intel® Core™ Processors (14va & 13va & 12va Gen)*
1 x PCIe 5.0 x16 slot
Intel® Z790 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
1 x PCIe 4.0 x4 slot
* Consulte la tabla de bifurcación PCIe en el sitio de soporte.
• Para garantizar la compatibilidad del dispositivo instalado, consulte la lista de periféricos compatibles.
Almacenamiento
Soporta 4 x ranuras M.2 y 4 x puertos SATA 6Gb/s*
Procesadores Intel® Core™ (14va & 13va & 12va Gen)*
Ranura M.2_1 (Key M), tipo 2280/22110 (soporta modo PCIe 4.0 x4)
Chipset Intel® Z790
Ranura M.2_2 (Key M), tipo 2280 (soporta modo PCIe 4.0 x4)
Ranura M.2
Ranura M.2_3 (Key M), tipo 2242/2260/2280/22110 (admite el modo PCIe 4.0 x4)
Ranura M.2_4 (Key M), tipo 2242/2260/2280 (admite los modos PCIe 4.0 x4 y SATA)
4 puertos SATA 6Gb/s
* La tecnología Intel® de almacenamiento rápido admite PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
Ethernet
1 x Intel® 2.5Gb Ethernet
TUF LANGuard
Inalámbrico y Bluetooth
Intel® Wi-Fi 7*
Wi-Fi 7 2x2 (802.11be)**
Compatible con la banda de frecuencia de 2,4/5/6GHz***
Compatible con Wi-Fi 7 de 160MHz de ancho de banda, velocidad de transferencia de hasta 2,4Gbps.
Bluetooth® v5.4****
* Compatible con Windows 11 o posterior.
** Soporte de todas las funciones Wi-Fi 7 MLO(Multi-link Operation) estará listo en la plataforma Windows 11 2024 (Windows 11 24H2) o posterior.
*** La banda de frecuencia Wi-Fi 6GHz y la regulación del ancho de banda pueden variar según el país.
**** La versión de Bluetooth puede variar, consulte la página web del fabricante del módulo Wi-Fi para conocer las especificaciones más recientes.
USB
USB trasero (Total 8 puertos)
1 x puerto USB 20Gbps (1 x USB Tipo-C®)
3 x puertos USB 10Gbps (2 x Tipo-A + 1 x USB Tipo-C®)
4 x puertos USB 5Gbps (4 x Tipo-A)
USB frontal (Total 7 puertos)
1 x conector USB 10Gbps (soporta USB Tipo-C®)
1 x cabezal USB 5Gbps soporta 2 puertos USB 5Gbps adicionales
2 x cabezales USB 2.0 soportan 4 puertos USB 2.0 adicionales.
Audio
Realtek ALC1220P 7.1 Surround Sound High Definition Audio CODEC*
• Detección de impedancia para las salidas de auriculares delanteras y traseras
• Amplificador de audio interno para mejorar la máxima calidad de sonido para auriculares y altavoces
• Soporta: Detección de conector, Multi-streaming, Tareas de conector en el panel frontal
• Salida de reproducción estéreo de alta calidad de 120 dB SNR y entrada de grabación de 113 dB SNR (entrada de línea)
• Admite reproducción de hasta 32-Bit/192 kHz*
Características de audio
• Blindaje de audio
• Puerto de salida S/PDIF óptico trasero
• Capas de PCB de audio dedicadas
• Cubierta de audio
• Circuito único de de-pop
* Debido a las limitaciones en el ancho de banda HDA, 32-Bit/192 kHz no es compatible con audio 7.1 Surround Sound.
Puertos de I/O del panel posterior
1 puerto USB de 20 Gbps (1 puerto USB Type-C®)
3 puertos USB de 10 Gbps (2 puertos Type-A + 1 puerto USB Type-C®)
4 puertos USB de 5 Gbps (4 puertos Type-A)
1 puerto DisplayPort
1 puerto HDMI™
1 módulo Wi-Fi
1 puerto Ethernet Intel® de 2,5 Gb
5 tomas de audio
1 puerto de salida S/PDIF óptica
Conectores de I/O internos
Fan and Cooling Related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
4 x 4-pin Chassis Fan headers
Power Related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connectors
1 x Graphics Card High-Power slot
1 x 12V-2X6 Auxiliary Power connector
3 x 8-pin PCIe Power connectors
Storage Related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 10Gbps connector (supports USB Type-C®)
1 x USB 5Gbps header supports 2 additional USB 5Gbps ports
2 x USB 2.0 headers support 4 additional USB 2.0 ports
Miscellaneous
3 x Addressable Gen 2 headers
1 x Aura RGB header
1 x Clear CMOS header
1 x COM Port header
1 x Front Panel Audio header (F_AUDIO)
1 x 20-3 pin System Panel header with chassis intrusion function
1 x Thunderbolt™ (USB4®) header
Características especiales
ASUS TUF PROTECTION
• DIGI+ VRM (- Diseño de alimentación digital con DrMOS)
• ESD Guards
• TUF LANGuard
• Protección contra sobretensión
• SafeSlot
• Parte trasera de acero inoxidable I/O
ASUS Q-Design
• M.2 Q-Latch
• PCIe Slot Q-Release
• Q-Antenna
• Q-DIMM
• Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], Boot Device [amarillo verde])
• Q-Slot
ASUS Thermal Solution
• Disipador M.2
• Diseño disipador VRM
ASUS EZ DIY
• Protector palanca zócalo CPU
• ProCool
• Escudo I/O pre-montado
• SafeDIMM
AURA Sync
• Cabezal Aura RGB
• Cabezales direccionables Gen 2
Características del software
Software Exclusivo ASUS
Armoury Crate
• Aura Creator
• Aura Sync
• Fan Xpert 4 (con AI Cooling II)
• Power Saving
• Two-Way AI Noise Cancelation
AI Suite 3
• TurboV EVO
• DIGI+ VRM
• PC Cleaner
MyASUS
TUF GAMING CPU- Z
Procesamiento de audio DTS
Norton 360 for Gamers (60 días de prueba gratis)
WinRAR (40 días de prueba gratis)
UEFI BIOS
ASUS EZ DIY
• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• ASUS UEFI BIOS EZ Mode
• ASUS MyHotkey
BIOS
192 (128+64) Mb Flash ROM, UEFI AMI BIOS
Manejabilidad
WOL by PME, PXE
Accesorios
Cables
2 cables SATA 6Gb/s
Varios
1 antena ASUS WiFi Q-Antenna
1 pegatina TUF GAMING
2 paquetes de goma M.2
1 paquete de tornillos para SSD M.2
Documentación
1 tarjeta de certificación TUF
1 guía de inicio rápido
Sistema operativo
Windows® 11, Windows® 10 64-bit
Factor de forma
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
